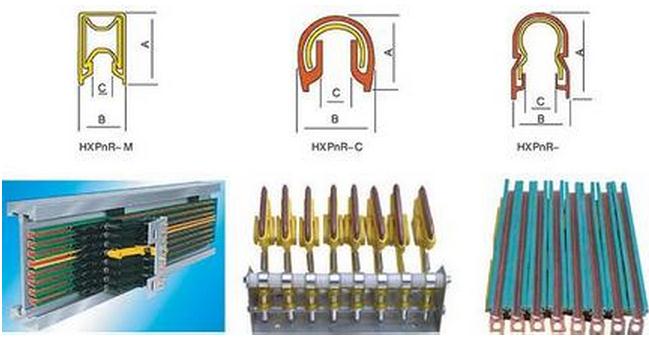

多極銅排板式滑觸線相間距13mm,其交流電阻及感抗值較其它任何形式的安全滑觸線均低，節省能源；產品體積小，三線外形為52×51mm，四線外形為71×51mm，占用空間小，根據用戶要求可加工制作各種半徑的圓孤段；其最大優點在于其導電體連續長，接頭少，故障點少，運行更可靠，導體為純銅。
多極銅排板式滑觸線主要技術參數
|
序號 |
技術參數 |
數據 |
|
1 |
額定電壓 |
交流 660V，直流750V |
|
2 |
額定頻率 |
50HZ～60HZ |
|
3 |
介電強度 |
工頻交流 3000V/mim |
|
4 |
絕組電阻 |
10MΩ |
|
5 |
滑線架擊穿電壓強度 |
20KV/mm |
|
6 |
相比漏電起痕指數 |
Ct1≥600 |
|
7 |
氧指數 |
35 |
|
8 |
溫升 (K) (環境溫度40℃) |
35 |
|
9 |
外殼防護等級 |
1P13 |
|
10 |
安裝類別 |
Ⅲ |
|
11 |
額定線速度 |
125m/mim 240m/mim |
|
12 |
防觸電等級 |
0 級 |
|
13 |
海拔高度 |
2500m |
|
14 |
相對溫度 |
< 90% |
多極銅排板式滑觸線型號及規格
|
型號及規格 |
額定電流（ A） |
線數 |
材料 |
阻抗（ Ω/KM） |
重量（ Kg/M） |
|
HX-3H-60 |
60 |
3 |
銅 |
0.9 |
1.80 |
|
HX-3H-100 |
100 |
3 |
銅 |
0.6 |
1.90 |
|
HX-3H-150 |
150 |
3 |
銅 |
0.35 |
2.15 |
|
HX-4H-60 |
60 |
4 |
銅 |
0.9 |
2.60 |
|
HX-4H-100 |
100 |
4 |
銅 |
0.6 |
2.80 |
|
HX-4H-150 |
150 |
4 |
銅 |
0.35 |
3.10 |
